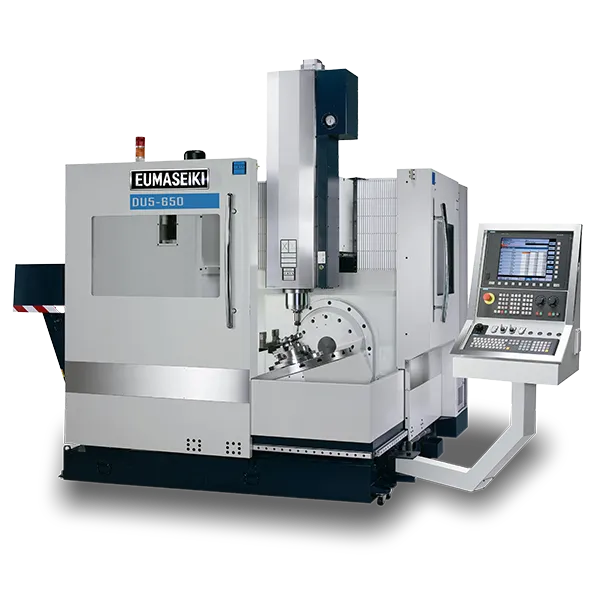

Name: 五轴立式加工中心
Brand: EUMASEIKI
SKU: 00021
Rating: 4.9 (61 reviews)

规格

DU5系列五轴加工中心		Unit	DU5-500	DU5-500	DU5-650	DU5-650
X/Y/Z轴行程		mm	520/450/420	520/450/420	620/520/460	620/520/460
B/C轴	B 轴摆动范围	degree	± 120	± 120	± 120	± 120
	B/C 轴驱动模式	-	direct drive	direct drive	direct drive	direct drive
	C 轴旋转范围	degree	360(0.001)	360(0.001)	360(0.001)	360(0.001)
	从主轴到工作台的距离	mm	150-570	150-570	150-610	150-610
	工作台尺寸/最大工作空间	mm	Ø500/540*R480	Ø500/540*R480	Ø650/880	Ø650/880
	T 形槽宽度*数量	-	6-12H8	6-12H8	5-14H8/H11	5-14H8/H11
	最大负载重量	kg	200	200	300	300
	B/C 轴最大速度	rpm	60/100	60/100	60/100	60/100
	B/C 轴连续转矩	Nm	335/106	335/106	2000/596	2000/596
	B/C 轴最大转矩	mm	1680/840	1680/840	3500/990	3500/990
直连主轴	最大主轴转速/锥柄	rpm	(直连主轴) 15000/HSK-A63	(直连主轴) 15000/HSK-A63	(直连主轴) 15000/HSK-A63	(直连主轴) 15000/HSK-A63
	功率（S1/S6 40%）	kw	16.8/23.5	18/25.2	16.8/23.5	18/25.2
	输出扭矩（S1/S6 40%）	Nm	53/100	82/118	53/100	82/118
电主轴	最大主轴转速/锥柄	rpm	(电主轴) 15000/HSK-A63	(电主轴) 20000/HSK-A63	(电主轴) 15000/HSK-A63	(电主轴) 20000/HSK-A63
	功率	kw	36/50(S1/MAX)	31/37.2 (S1/S6 60%)	36/50(S1/MAX)	31/37.2 (S1/MAX)
	输出扭矩	Nm	159/220(S1/MAX)	100/120 (S1/S6 60%)	159/220(S1/MAX)	100/120 (S1/MAX)
进给	X/Y/Z 轴快速移动速度	m/min	42	42	42	42
	X/Y/Z 轴切削进给率	m/min	0.001~20	0.001~20	0.001~20	0.001~20
	X/Y/Z 轴进给电机功率	kw	3.1/4.29/4.29	3.1/4.29/4.29	3.1/4.29/4.29	3.1/4.29/4.29
刀库	刀具数量	pcs	32	32	32	32
	刀具最大长度	mm	300	300	300	300
	刀具最大直径/相邻空位	mm	Ø75/Ø150	Ø75/Ø150	Ø75/Ø150	Ø75/Ø150
	刀具最大重量	kg	8	8	8	8
其他	切削冷却液电机功率	kw	1.0+1.0	1.0+1.0	1.0+1.0	1.0+1.0
	空气压力要求	kg/cm²	5-8	5-8	5-8	5-8
	冷却液泵压力	bar	4	4	4	4
	水箱容量	L	180	180	240	240
	所需功率容量	kva	50	50	65	65
定位精度	X/Y/Z 轴（VDI 3441 全行程）	mm	0.008	0.008	0.008	0.008
定位精度	B/C 轴（VDI 3441 全行程）	arc sec	10	10	10	10
重复定位精度	X/Y/Z 轴（VDI 3441 全行程）	mm	0.005	0.005	0.004	0.004
重复定位精度	B/C 轴（VDI 3441 全行程）	arc sec	4	4	4	4
CNC系统	SIEMENS	-	SIEMENS ONE	SIEMENS ONE	SIEMENS ONE	SIEMENS ONE
尺寸	总高度	mm	2900	2900	2995	2995
	长度 X 宽度（不含排屑机）	mm	2840X3000	2840X3000	2850X3354	2850X3354
	净重（无配件）	kg	6000	6000	6800	6800
